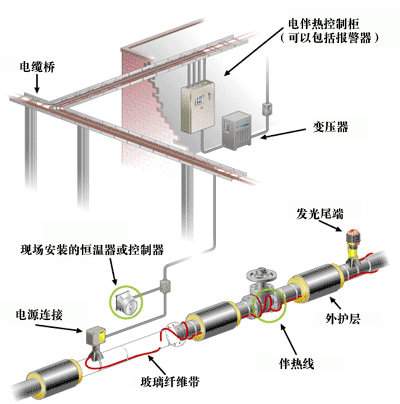

电热带安装示意图经典版本安装指南

发布时间:2017-08-08   来源:http://www.wxdygk.com

今天无锡大洋高科热能装备有限公司和大家说说电热带安装方式,希望能够帮助到你。

一)单根电伴热带施工法

1、玻璃纤维压敏胶带或铝胶带每隔约50Cm处将电伴热带固定于管道上。

2、平敷时尽可能将电伴热带附在管道的下45度侧方。

3、在线路的第一供电点和尾端各预留1m长的电伴热带。

4、按设计图[缠绕系数]布线(系数为整数应平敷以利减少接点)。

5、一切散热体(如支架、阀门、法兰等)应按设计图请求预留所需电伴热带长度,将此段电伴热带缠绕于散热主体上并固定。

下列各点应留意:

*散热体应有设计所需电伴热带的长度。

*电伴热带可相互堆叠或穿插。

*缠绕办法应尽可能使散热体必要时随时可撤除停止维修或改换而不损坏电伴热带或影响其它线路*在运用二通或三通配件处,电伴热带各端应预留40cm长度。

二)螺旋缠绕

如缠绕系数为1.4,即5m管道需求布7m的电伴热带,施工时先将7m长的电伴热带两端固定于一段长度为5m的管道上,然后将松驰的电伴热带缠绕在管道上,并加以固定。

三)多根电伴热带施工法

1、设计图指明缠绕系数为(n=1,2…)普通用于大口径管道上

2、办法如下:

*电伴热带由管道线路一端起布线至尾端再回头至起点,道路等于系数。(但留意最大运用长度)

*电伴热带由管道线路一端至尾端轮番依次布线次数等于系数。

*后备系统,关键管道作后备应急用。所以每一线路都应当作独立线路装置,并有独立的供电点。

串联电伴热带
